以10路智能充电桩为例：

1.具有足够的电容量，单台10路智能充电桩应保证40A的电流容量。预计单台总功率约8KW。

2.具有足够的安装场地，单台10路智能充电桩应保证具有20平方的充电场所,高度不低于2米。

3.具有稳定的网络信号全网通4G。

安装要求

建议从事电气行业，并有一年以上的电路施工经验人员（具有电工证）。

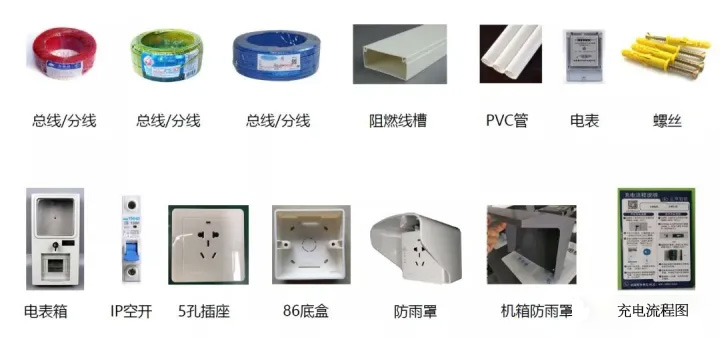

安装材料图

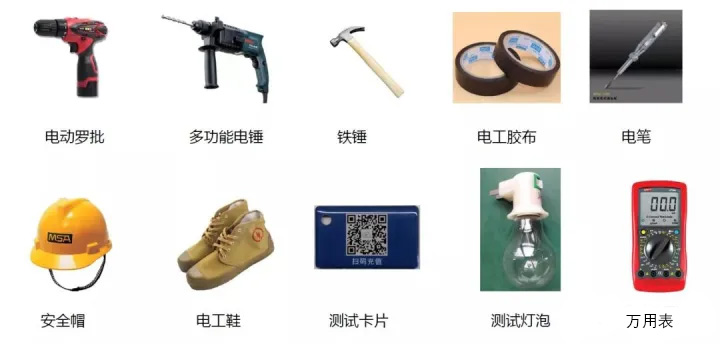

安装工具准备

布线施工

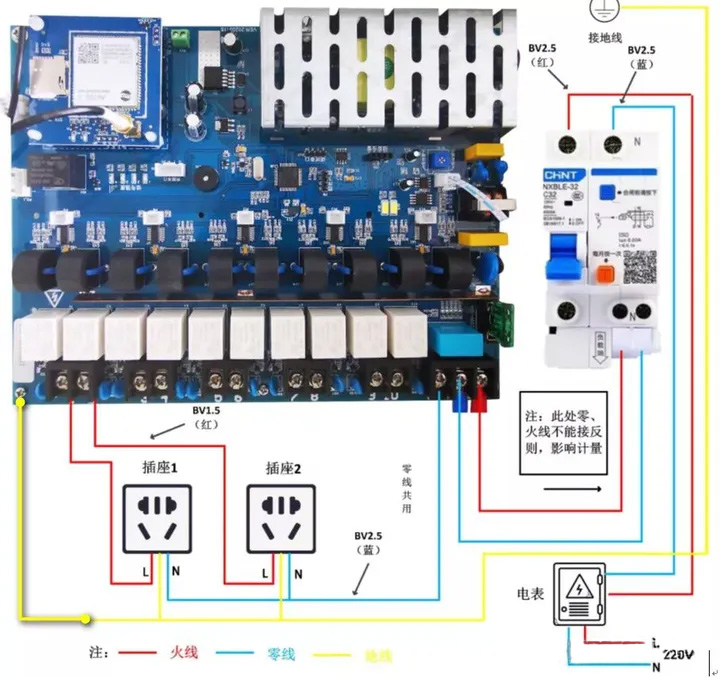

充电桩主板接线：

市电接电表输入，电表输出再接入空开输入，空开输出再接入充电桩主板右下角的电源端口：

注意事项

零线火线不能接反；主板继电器模块的对应通道火线接对应插座的火线，零线地线共用，主板上的小螺丝可以接地线。

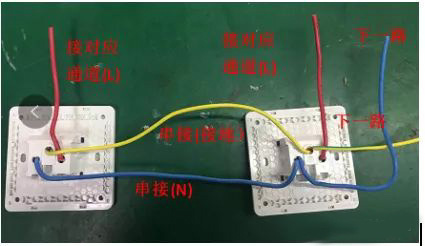

五孔插座接线：

插座的火线对接主板通道的火线，多个插座的零线和地线进行串接。

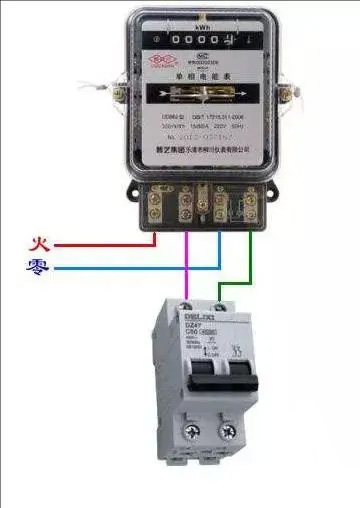

单相电表接线：

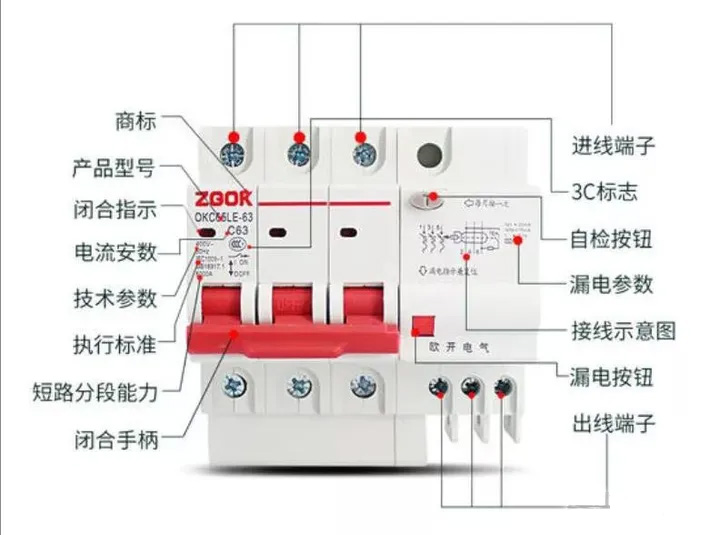

常见空气开关说明图：

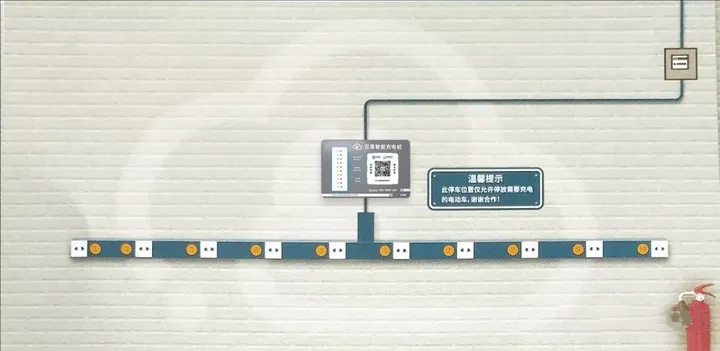

壁装效果图

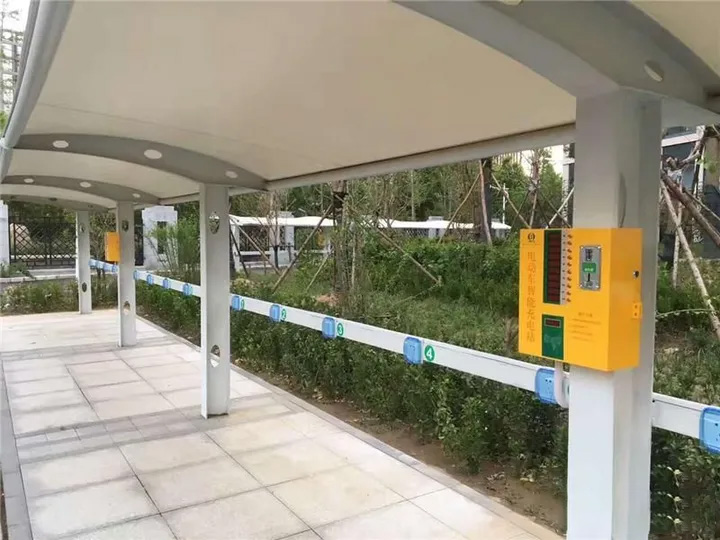

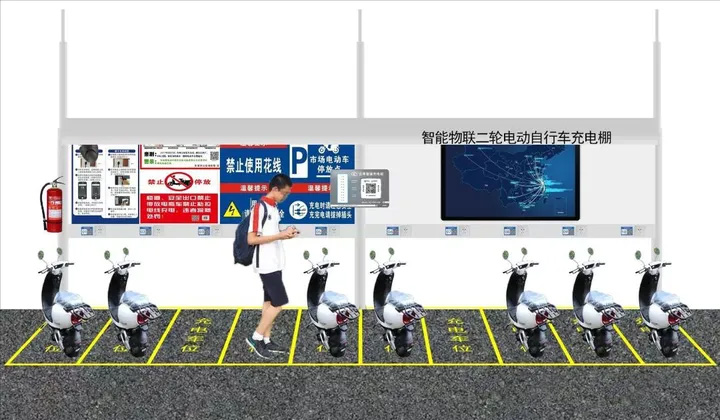

车棚安装效果图

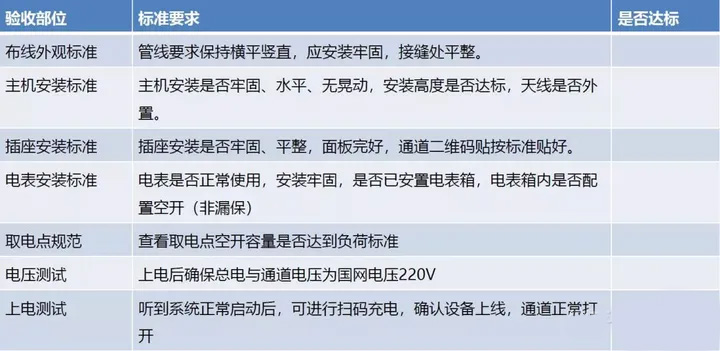

验收标准及方法

1.开机前检查：用万用表检测进线端是否短路，各接头是否接好并合上充电桩上的空开手柄；

2.系统启用音：认真听启动语音，听到嘀长音后，系统启动完毕，开始正常使用；

3.扫码测试：用微信扫码支付，将灯泡插入插座，选择一个通道后支付充电，在60秒观察充电功率是否与负载相同，反应时长应在5秒以内，并选择退款；

4.刷卡测试：刷卡按下通道后，打开所有插座，插上所有负载，等待3分钟，再拔掉所有负载，应在1分钟内自动断电。
